Описание
Прибор ТРЦ 02 Универсал плюс включен в Государственный реестр средств измерения Украины и имеет Сертификат соответствия UA-MI — представляет собой одно-, двухканальный универсальный программируемый измеритель — регулятор физических величин. В понятие “универсальность” вкладывается следующий смысл. Прибор измерительный ТРЦ 02 Универсал плюс имеет определенную структуру, в данном случае, имеется возможность подключения двух входных устройств (датчиков) и трех выходных устройств (исполнительных механизмов), два из которых используются для регулирования, а третий является выходом таймера.
В пределах этой структуры можно программно устанавливать логику работы прибора, необходимую для эксплуатации на конкретном оборудовании.

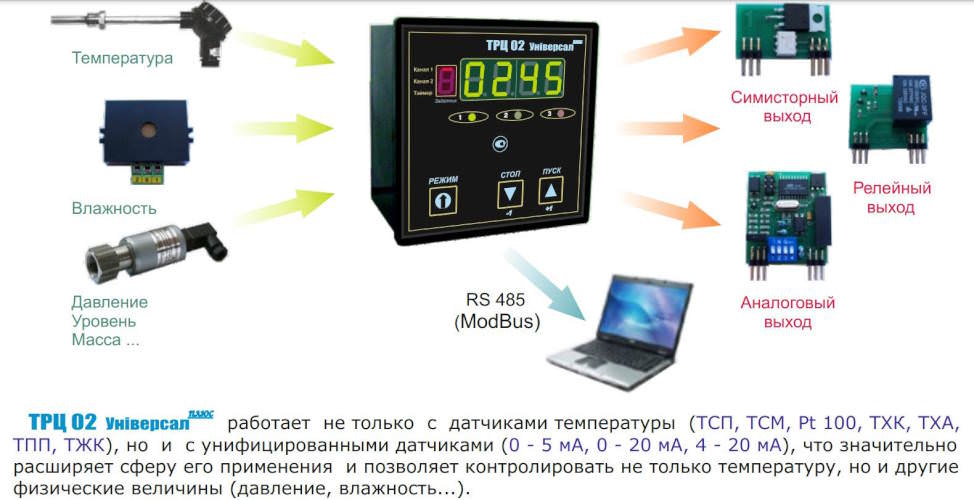

Измеритель — регулятор технологических параметров ТРЦ 02 Универсал плюс работает не только с датчиками температуры (ТСП, ТСМ, Pt 100, ТХК, ТХА, ТПП, ТЖК), но и с унифицированными датчиками (0 — 5 мА, 0 — 20 мА, 4 — 20 мА ), что значительно
расширяет сферу его применения и позволяет контролировать не только температуру, но и другие физические величины (давление, влажность…).
При этом к прибору можно подключить два разных датчика, для одновременного контроля двух технологических параметров (например, температуры и влажности). Необходимо отметить, что возможность подключения всех перечисленных типов датчиков имеется в каждом приборе ТРЦ 02 Универсал +. Эта возможность обеспечивается “Режимом конфигураций” и не требует оговорки при заказе или установки дополнительных плат расширения.
В приборе реализованы функции масштабирования пределов измерения, извлечения квадратного корня для измерения расхода по перепаду давления, программного многошагового регулирования (8 шагов, 8 программ), а также, ручного управления задвижкой.
Логика работы выходов (”прямой” или “инверсный”), а, также, тип регулирования каждого из них (позиционный, ПИД-ШИМ, ПИД с функцией управления задвижкой) устанавливается потребителем с помощью “Режима конфигураций”. Прибор обеспечивает ПИД-регулирование по двум типам:
- 1-й тип ПИД-регулирования — для объектов с малой инерцией (типа “паяльник”);
- 2-й тип ПИД-регулирования — для объектов со средней и высокой инерцией (сушильный шкаф, муфельная печь и др.).
Для обеих типов в приборе — «Измеритель регулятор ТРЦ 02 Универсал плюс» реализованы алгоритмы автоматического подбора коэффициентов ПИД-регулирования.
При серийном производстве в качестве выходного каскада устанавливаются оптосимисторы Cosmo 3063 (с внутренней схемой перехода через ноль), работающие в паре с умощняющими симисторами ВТ 137. По желанию потребителей устанавливаются реле NT73-2C-S15 (6А/250V) или аналоговые выхода ( 0 — 5 мА, 0 — 20 мА, 4 — 20 мА, 0 — 10 В). Все три варианта выполнены на платах со штырьковыми разъемами, что позволяет, в случае необходимости, быстро модернизировать прибор.
