Описание
Принцип работы хлопушки (Хлопушка Х-50А, Х-80А, Х-100А, Х-150А) заключается в открытии крышки, что обеспечивает движение нефтепродукта. При наполнении резервуара его струя силой давления приподнимает крышку хлопушки (далее по тексту КХП). При остановке перекачки КХП под действием собственного веса опускается на свое место, закрывая трубу, а в процессе выдачи нефтепродукта из резервуара она открывается принудительно при помощи вращающегося барабана с наматывающимся на него тросом. Путем установки электроприводных механизмов для открывания хлопушки организуют дистанционное управление перекачкой на резервуарах.
Хлопушки ХП (ХП-200, ХП-250) большого диаметра при заполненном резервуаре открываются с трудом, так как приходится преодолевать вес столба жидкости нефтепродукта, давящего на КХП. Облегчить её открывание можно путём установки перепускных труб (или перепускных крышек), выравнивающих давление до и после хлопушки.

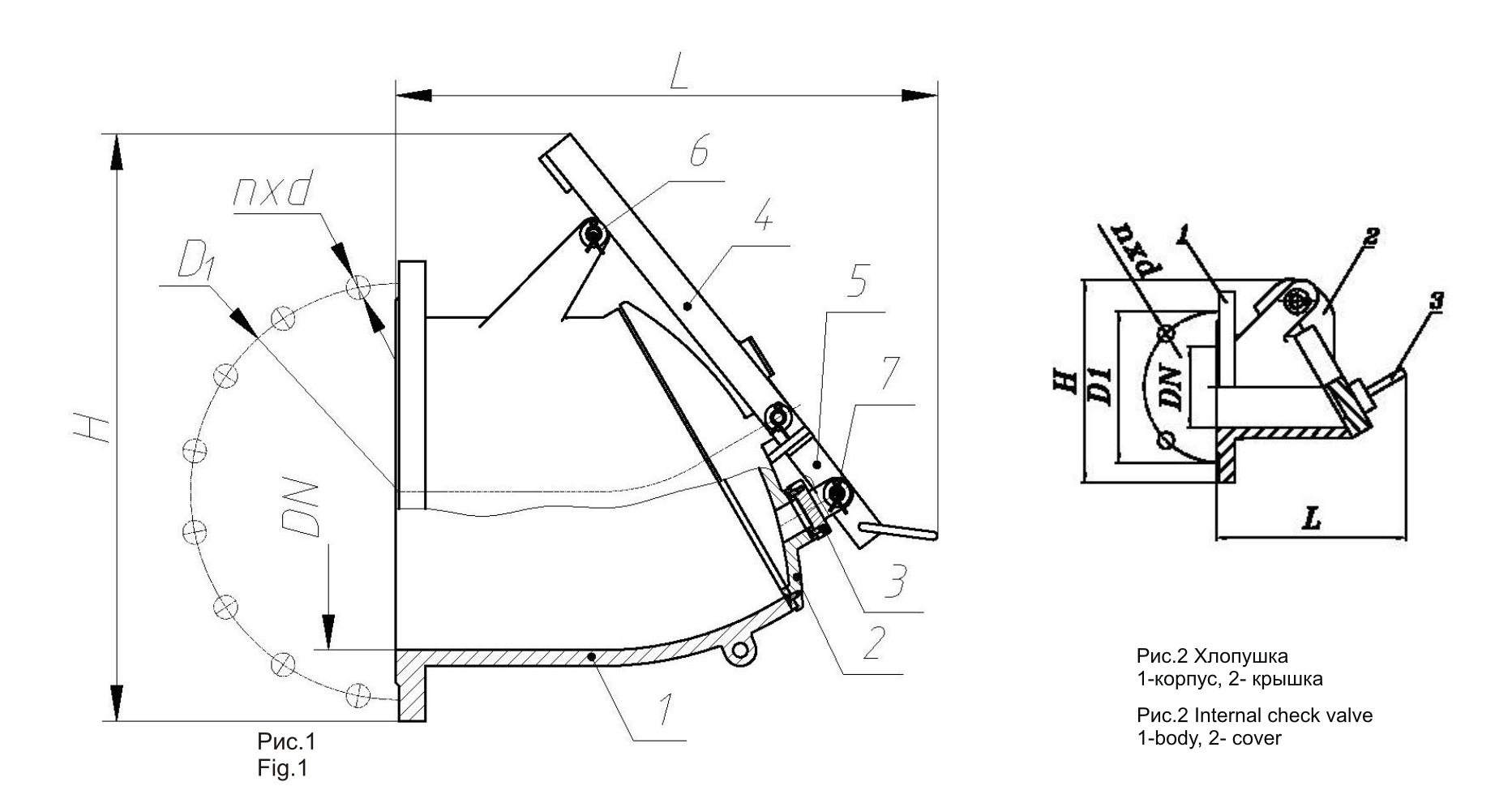

Устройство хлопушки Х-50А, Х-80А, Х-100А, Х-150А
Рассматриваемая конструкция состоит из основного корпуса с наклонным срезом, плотно прилегающей к нему крышкой, соединенной с корпусом рычажным механизмом, пробки, большого и малого рычагов.
КХП изготавливаются из искробезопасных материалов (алюминиевых сплавов).
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
| Обозначение | DN,
мм |
L, мм | Н, мм | Di, мм | n x d, мм | Масса, кг |
| Хлопушка Х-50 | 50 | 130 | 140 | 110 | 4х14 | 1,8 |
| Хлопушка Х-80 | 80 | 190 | 230 | 150 | 4×18 | 3,2 |
| Хлопушка Х-100 | 100 | 202 | 235 | 170 | 4×18 | 4 |
| Хлопушка Х-150 | 150 | 308 | 315 | 225 | 8×18 | 9 |
| Хлопушка ХП-250 | 250 | 425 | 520 | 335 | 12×18 | 22 |
| Хлопушка ХП-300 | 300 | 480 | 600 | 395 | 12×22 | 97 |
| Хлопушка ХП-350 | 350 | 580 | 620 | 470 | 16×26 | 45 |
| Хлопушка ХП-400 | 400 | 690 | 750 | 525 | 16×30 | 123 |
| Хлопушка ХП-500С | 500 | 700 | 830 | 650 | 20×33 | 347 |
| Хлопушка ХП-600 | 600 | 960 | 1030 | 770 | 20×36 | 400 |
Пример обозначения при заказе хлопушки Х-50А, Х-80А, Х-100А, Х-150А:
ХП-150А, где
150 – условный проход хлопушки;
А– материал.
Пожалуйста, обратите внимание, для крепления хлопушки ХП в резервуаре РВС и РГС необходимо использовать Патрубок приемо-раздаточный ППР соответствующего диаметра или как альтернативу Комплект ответных фланцев КОФ
Для открывания КХП и фиксации их в открытом положении применяются Механизмы управления МУВ, МУ-1, МУ-2, монтируемые на крыше или горловине резервуаров.
